1，應用

 限制廢水的出水流量。

  雨水調蓄池、污水管道等。

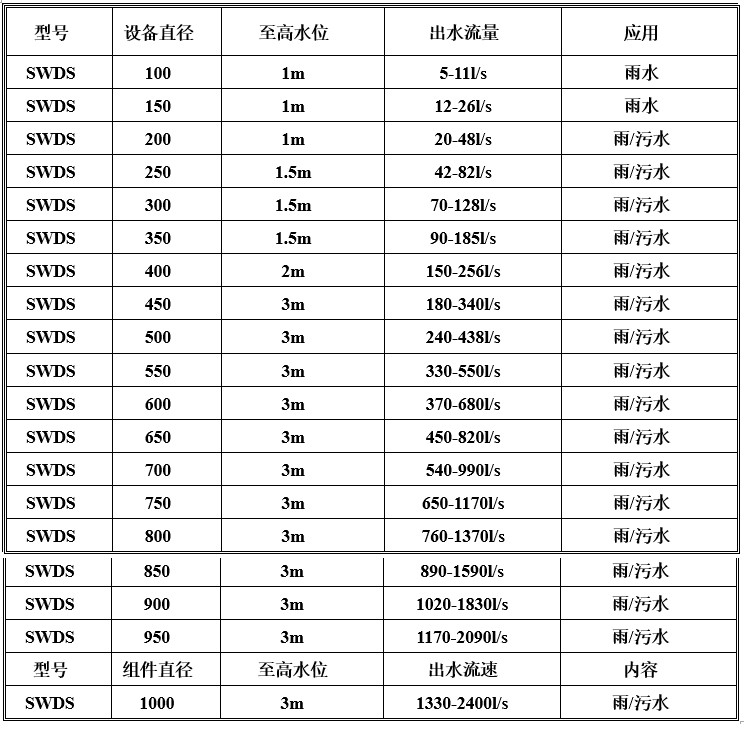

2，設備選型

浮筒限流器尺寸的選擇依據是出水流量。如果預期的流量控制可以由多種型號的調流閥來實現，那么可以選擇較小的型號。選擇一個型號時，需要考慮堵塞的可能性，因此閘板和出口底部的間隙越大，堵塞的風險越小。

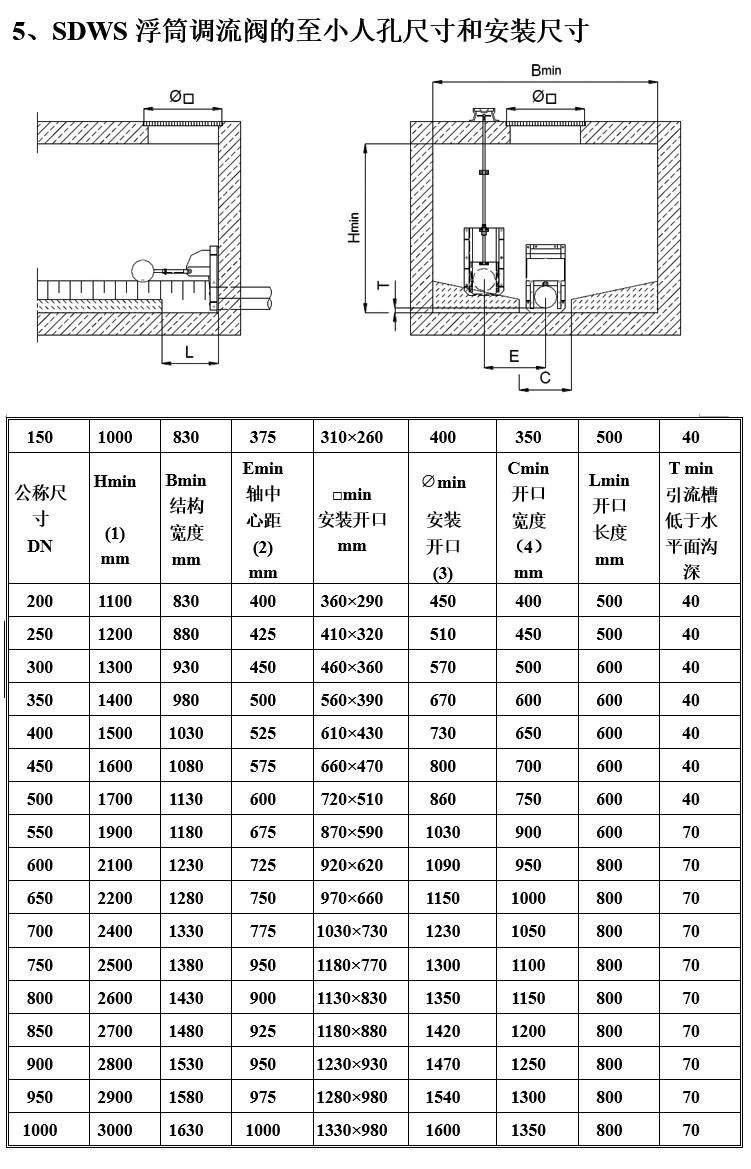

1）給出的至低結構高度只適用于：

—如果上述的表中無直接可以進入的人孔。

如果您需要任何特殊的尺寸，請聯系我們。如果有可能的話，設備安裝的開口需要能夠在DN500以上。

2）SWDS限流器和下列公稱尺寸的獨立支路壓力管道之間的軸中心距

SWDS 100到SWDS 400    與支路壓力管道DN200結合

SWDS 450到SWDS 550    與支路壓力管道DN250結合

SWDS 600到SWDS 700    與支路壓力管道DN300結合

SWDS 750到SWDS 1000   與支路壓力管道DN400結合

以上給出的尺寸是只在限制器的公稱尺寸對應于排放口的公稱尺寸時才有效。如果開口更大，請聯系我們。

5.1、安裝

調流閥通過螺栓固定在墻上或者通過法蘭安裝。

5.2、在圓形存水室的安裝

如果沒有平坦的表面，那么在圓形截流井中安裝浮筒調流閥需要一個不銹鋼適配器。

5.3、法蘭連接

達到DN500型號的調流閥，可以在底座上通過六個孔將閘門和法蘭連接。

5.5、管道水龍頭

該調流閥可以提供一個5cm長的管道水龍頭來確保沖洗的銜接，這是一個額外的選項。

5.5、斷面構造

調流閥的正前方區域要提供一個旱季引流槽，大小是管道的1/2或1/3，這是為了確保恒定的徑向流動。
